СДПМ низької напруги долас енергоефективності IE5,TYP 5(IC411)

Низьковольтні синхронні електродвигуни з постійними магнітами серії Сіма мають клас енергоефективності IE5, спосіб охолодження IC411. Як високотехнологічні продукти виробництва Сіма, ці електродвигуни поєднують переваги постійного магнітного приводу та високої енергоефективності, значно перевершують традиційні електродвигуни за економічністю енергоспоживання. Конструкція Тип 5 та охолодження IC411 забезпечують стабільну роботу за різних робочих умов, відмінну надійність та тривалий термін служби. Електродвигуни даної серії мають низький рівень шуму та вібрації, високу точність регулювання швидкості, простоту монтажу та експлуатації, широко застосовуються в системах промислового електроприводу, насосах, вентиляторах та інших обладнаннях, що потребують високої енергоефективності.

Технічні переваги продукту



1, Висока ефективність та енергозбереження

Ротор синхронного електродвигуна з постійними магнітами генерує магнітне поле за рахунок постійних магнітів, що не вимагає реактивного струму збудження - це дозволяє значно підвищити коефіцієнт потужності. Незалежно від швидкості обертання чи навантаження він забезпечує надвисоку ефективність. На всьому діапазоні регулювання швидкості його ефективність перевершує показники асинхронних електродвигунів, особливо при низькій швидкості обертання або низькому вихідному моменті, що крутить, - підвищення ефективності і коефіцієнта потужності стає ще більш вираженим.

2,Підтримка постійного крутного моменту на широкому діапазоні регулювання швидкості

Синхронний електродвигун з постійними магнітами може працювати з постійним моментом, що крутить, на дуже широкому діапазоні швидкостей без необхідності примусового провітрювання. Ця особливість робить його ідеальним вибором для сценаріїв застосування, де потрібна зміна швидкості та збереження постійного моменту, що крутить.

3,Висока щільність потужності - компактніша і легша

У порівнянні з асинхронними електродвигунами з таким же вихідним моментом, що крутить, його об'єм може бути зменшений на 1-3 номери сталіна, а вага - на близько 20-55%, що дозволяє клієнтам економити більше місця.



Стандартні технічні характеристики



Пункт Характеристики двигуна
Стандартні характеристики Додаткові (спеціальні) функції
Номер сталіна H80~H355 -
Номінальна потужність 0,55–315 кВт -
Синхронна швидкість обертання 3000, 1500, 1000, 750 об/хв -
Номінальна напруга 380 В 400 В або на запит клієнта
Режим роботи S1 -
Спосіб підключення Y -
Клас енергоефективності Енергоефективність рівня 1/IE5 -
Спосіб монтажу IM B3 IMB35,IMB5,IM V1
Клас ізоляції (тепловий клас) 155(F) 180(H)
Коефіцієнт служби 1 >1
Ступінь захисту IP55 IP56,65,66
Спосіб охолодження IC411 IC416
Матеріал корпусу Чавун -
Розташування розеточного короба Верхнє виведення дротів Правостороннє бічне виведення проводів
Мастило підшипників Для номерів сталіна 80–132: герметичний підшипник із конусним наконечником; для номерів 160 і вище: розбірний підшипник з можливістю повторного змащення, оснащений пристроєм для заливки та зливу олії -
Платиновий терморезистор - Доступне додаткове обладнання
Нагрівальний пояс - Доступне додаткове обладнання
Пристрій заземлення електродвигуна Подвійне заземлення -
Інвертор частоти - З інвертором частоти
Колір зовнішнього лакування RAL 9007 Індивідуальне налаштування за запитом клієнта
Температура навколишнього повітря -15℃~+40 degree Індивідуальне налаштування за запитом клієнта
Висота над рівнем моря Less than or equal to 1000m Індивідуальне налаштування за запитом клієнта
Вологість Максимальна середньомісячна відносна вологість - 90% -



Значення типу



3

Тип монтажу електродвигуна



4

Примітка: Для електродвигунів з типом монтажу IM V1 електродвигуни серії IC411 з номерами сталіна H132-H355 всі оснащені каптурами від дощу.

Схема поперечного перерізу конструкції IC411

5

6



Таблиця електричних характеристик електродвигунів серії TYP5 (IC411)

Модель Номін. мощ.
кВт		 Сінхр. швидкість
про/хв		 напр., в Номін. струм
А		 Ефф., % cosφ Номін. момент
Нм		 Номін. частота
Гц		 Полюси Шум холостого ходу,
дБ		 Маса, кг Совм. інвертор
TYP5-80M1 1.5 3000 380 2.8 88.9 0.95 4.8 150 6 62 18 XBP480T3GB-plus
TYP5-80M2 2.2 3000 380 4.1 90.2 0.95 7 150 6 62 19 XBP480T3GB-plus
TYP5-90S 3 3000 380 5.6 91.1 0.95 9.6 150 6 67 33 XBP480T3GB-plus
TYP5-90L 4 3000 380 7.4 91.8 0.95 12.7 150 6 67 35 XBP480T4GB-plus
TYP5-100L1 5.5 3000 380 10 92.6 0.95 17.5 150 6 74 36 XBP480T5.5GB-plus
TYP5-100L2 7.5 3000 380 13.6 93.3 0.95 23.9 150 6 74 37 XBP480T7.5GB-plus
TYP5-112M 11 3000 380 19.8 94 0.95 35 150 6 77 47 XBP480T11GB-plus
TYP5-132S1 15 3000 380 26.8 94.5 0.95 47.8 150 6 79 60 XBP480T15GB-plus
TYP5-132S2 18.5 3000 380 32.9 94.9 0.95 58.9 150 6 79 68 XBP480T18.5GB-plus
TYP5-132M 22 3000 380 39.1 95.1 0.95 70 150 6 79 75 XBP480T22GB-plus
TYP5-160M1 30 3000 380 53 95.5 0.95 95.5 150 6 81 122 XBP480T30GB-plus
TYP5-160M2 37 3000 380 65.2 95.8 0.95 118 150 6 81 131 XBP480T37GB-plus
TYP5-160L 45 3000 380 79.1 96 0.95 143 150 6 81 146 XBP480T45GB-plus
TYP5-180M 55 3000 380 96.5 96.2 0.95 175 150 6 83 176 XBP480T55GB-plus
TYP5-180L 75 3000 380 131 96.5 0.95 239 150 6 83 215 XBP480T75GB-plus
TYP5-200L1 90 3000 380 157 96.6 0.95 287 150 6 84 266 XBP480T90GB-plus
TYP5-200L2 110 3000 380 192 96.8 0.95 350 150 6 84 288 XBP480T110GB-plus
TYP5-225M 132 3000 380 230 96.9 0.95 420 150 6 86 391 XBP480T132GB-plus
TYP5-250M1 160 3000 380 278 97 0.95 509 150 6 89 444 XBP480T160GB-plus
TYP5-250M2 200 3000 380 347 97.2 0.95 637 150 6 89 515 XBP480T200GB-plus
TYP5-280M 250 3000 380 434 97.2 0.95 796 150 6 91 682 XBP480T250GB-plus
TYP5-315S1 315 3000 380 547 97.2 0.95 1003 150 6 92 923 XBP480T315GB-plus
TYP5-80M1 0.55 1500 380 1.1 86.7 0.95 3.5 100 8 56 19 XBP480T3GB-plus
TYP5-80M2 0.75 1500 380 1.4 88.2 0.95 4.8 100 8 56 20 XBP480T3GB-plus
TYP5-80M3 1.1 1500 380 2.1 89.5 0.95 7 100 8 56 21 XBP480T3GB-plus
TYP5-90S 1.5 1500 380 2.8 90.4 0.95 9.6 100 8 59 30 XBP480T3GB-plus
TYP5-90L 2.2 1500 380 4.1 91.4 0.95 14 100 8 59 37 XBP480T3GB-plus
TYP5-100L1 3 1500 380 5.5 92.1 0.95 19.1 100 8 64 38 XBP480T3GB-plus
TYP5-100L2 4 1500 380 7.3 92.8 0.95 25.5 100 8 64 42 XBP480T4GB-plus
TYP5-112M 5.5 1500 380 9.9 93.4 0.95 35 100 8 65 54 XBP480T5.5GB-plus
TYP5-132S 7.5 1500 380 13.5 94 0.95 47.8 100 8 71 70 XBP480T7.5GB-plus
TYP5-132M 11 1500 380 19.6 94.6 0.95 70 100 8 71 80 XBP480T11GB-plus
TYP5-160M1 15 1500 380 26.6 95.1 0.95 95.5 100 8 73 122 XBP480T15GB-plus
TYP5-160M2 18.5 1500 380 32.8 95.3 0.95 118 100 8 73 132 XBP480T18.5GB-plus
TYP5-160L 22 1500 380 38.9 95.5 0.95 140 100 8 73 141 XBP480T22GB-plus
TYP5-180M 30 1500 380 52.8 95.9 0.95 191 100 8 76 177 XBP480T30GB-plus
TYP5-180L 37 1500 380 65 96.1 0.95 236 100 8 76 206 XBP480T37GB-plus
TYP5-200L1 45 1500 380 78.9 96.3 0.95 287 100 8 76 238 XBP480T45GB-plus
TYP5-200L2 55 1500 380 96.2 96.5 0.95 350 100 8 76 264 XBP480T55GB-plus
TYP5-225M 75 1500 380 131 96.7 0.95 478 100 8 78 380 XBP480T75GB-plus
TYP5-250M1 90 1500 380 157 96.9 0.95 573 100 8 79 439 XBP480T90GB-plus
TYP5-250M2 110 1500 380 191 97 0.95 700 100 8 79 480 XBP480T110GB-plus
TYP5-280S 132 1500 380 229 97.1 0.95 840 100 8 80 562 XBP480T132GB-plus
TYP5-280M 160 1500 380 278 97.2 0.95 1019 100 8 80 662 XBP480T160GB-plus
TYP5-315S1 200 1500 380 347 97.4 0.95 1273 100 8 88 880 XBP480T200GB-plus
TYP5-315S2 250 1500 380 433 97.4 0.95 1592 100 8 88 1019 XBP480T250GB-plus
TYP5-315M 315 1500 380 546 97.4 0.95 2006 100 8 88 1207 XBP480T315GB-plus
TYP5-80M1 0.55 1000 380 1.1 83.9 0.95 5.3 66.67 8 56 25 XBP480T3GB-plus
TYP5-80M2 0.75 1000 380 1.5 85.7 0.95 7.2 66.67 8 56 26 XBP480T3GB-plus
TYP5-90S 1.1 1000 380 2.1 87.2 0.95 10.5 66.67 8 57 30 XBP480T3GB-plus
TYP5-90L 1.5 1000 380 2.9 88.4 0.95 14.3 66.67 8 57 31 XBP480T3GB-plus
TYP5-100L1 2.2 1000 380 4.1 89.7 0.95 21 66.67 8 61 38 XBP480T3GB-plus
TYP5-100L2 3 1000 380 5.6 90.6 0.95 28.7 66.67 8 61 40 XBP480T3GB-plus
TYP5-112M 4 1000 380 7.4 91.4 0.95 38.2 66.67 8 65 54 XBP480T4GB-plus
TYP5-132S 5.5 1000 380 10.1 92.2 0.95 52.5 66.67 8 69 62 XBP480T5.5GB-plus
TYP5-132M 7.5 1000 380 13.6 92.9 0.95 71.6 66.67 8 69 70 XBP480T7.5GB-plus
TYP5-160M 11 1000 380 19.8 93.7 0.95 105 66.67 8 73 133 XBP480T11GB-plus
TYP5-160L 15 1000 380 26.9 94.3 0.95 143 66.67 8 73 157 XBP480T15GB-plus
TYP5-180M 18.5 1000 380 33 94.6 0.95 177 66.67 8 73 188 XBP480T18.5GB-plus
TYP5-180L 22 1000 380 39.1 94.9 0.95 210 66.67 8 73 214 XBP480T22GB-plus
TYP5-200L1 30 1000 380 53.1 95.3 0.95 287 66.67 8 73 249 XBP480T30GB-plus
TYP5-200L2 37 1000 380 65.3 95.6 0.95 353 66.67 8 73 285 XBP480T37GB-plus
TYP5-225M 45 1000 380 79.3 95.8 0.95 430 66.67 8 74 373 XBP480T45GB-plus
TYP5-250M1 55 1000 380 96.7 96 0.95 525 66.67 8 76 438 XBP480T55GB-plus
TYP5-250M2 75 1000 380 131 96.3 0.95 716 66.67 8 76 524 XBP480T75GB-plus
TYP5-280S 90 1000 380 157 96.5 0.95 860 66.67 8 78 614 XBP480T90GB-plus
TYP5-280M 110 1000 380 192 96.6 0.95 1051 66.67 8 78 716 XBP480T110GB-plus
TYP5-315S1 132 1000 380 230 96.8 0.95 1261 66.67 8 83 894 XBP480T132GB-plus
TYP5-315S2 160 1000 380 279 96.9 0.95 1528 66.67 8 83 987 XBP480T160GB-plus
TYP5-315M 200 1000 380 348 97 0.95 1910 66.67 8 83 1106 XBP480T200GB-plus
TYP5-315L 250 1000 380 435 97 0.95 2388 66.67 8 83 1362 XBP480T250GB-plus
TYP5-80M 0.55 750 380 1.2 80.2 0.95 7 50 8 56 27 XBP480T3GB-plus
TYP5-90S 0.75 750 380 1.5 82 0.95 9.6 50 8 57 29 XBP480T3GB-plus
TYP5-90L 1.1 750 380 2.2 84 0.95 14 50 8 57 30 XBP480T3GB-plus
TYP5-100L1 1.5 750 380 3 85.5 0.95 19.1 50 8 59 35 XBP480T3GB-plus
TYP5-100L2 2.2 750 380 4.3 87.2 0.95 28 50 8 59 40 XBP480T3GB-plus
TYP5-112M 3 750 380 5.7 88.4 0.95 38.2 50 8 61 45 XBP480T3GB-plus
TYP5-132S 4 750 380 7.6 89.4 0.95 50.9 50 8 64 56 XBP480T4GB-plus
TYP5-132M 5.5 750 380 10.3 90.4 0.95 70 50 8 64 69 XBP480T5.5GB-plus
TYP5-160M 7.5 750 380 13.9 91.3 0.95 95.5 50 8 68 123 XBP480T7.5GB-plus
TYP5-160L 11 750 380 20.1 92.2 0.95 140 50 8 68 146 XBP480T11GB-plus
TYP5-180M 15 750 380 27.3 92.9 0.95 191 50 8 70 180 XBP480T15GB-plus
TYP5-180L 18.5 750 380 33.5 93.3 0.95 236 50 8 70 206 XBP480T18.5GB-plus
TYP5-200L 22 750 380 39.7 93.6 0.95 280 50 8 73 235 XBP480T22GB-plus
TYP5-225S 30 750 380 53.8 94.1 0.95 382 50 8 73 324 XBP480T30GB-plus
TYP5-225M 37 750 380 66.2 94.4 0.95 471 50 8 73 380 XBP480T37GB-plus
TYP5-250M1 45 750 380 80.2 94.7 0.95 573 50 8 75 436 XBP480T45GB-plus
TYP5-250M2 55 750 380 97.8 94.9 0.95 700 50 8 75 489 XBP480T55GB-plus
TYP5-280S 75 750 380 133 95.3 0.95 955 50 8 76 593 XBP480T75GB-plus
TYP5-280M 90 750 380 159 95.5 0.95 1146 50 8 76 706 XBP480T90GB-plus
TYP5-315S1 110 750 380 194 95.7 0.95 1401 50 8 82 944 XBP480T110GB-plus
TYP5-315S2 132 750 380 232 95.9 0.95 1681 50 8 82 1019 XBP480T132GB-plus
TYP5-315M 160 750 380 281 96.1 0.95 2037 50 8 82 1194 XBP480T160GB-plus
TYP5-355M1 200 750 380 351 96.3 0.95 2547 50 8 89 1537 XBP480T200GB-plus
TYP5-355M2 250 750 380 438 96.3 0.95 3183 50 8 89 1780 XBP480T250GB-plus



Встановлення та зовнішні розміри електродвигуна серії TYP5 (IC411)
IM B3
IM B35
IM B5/V1

product-800-600

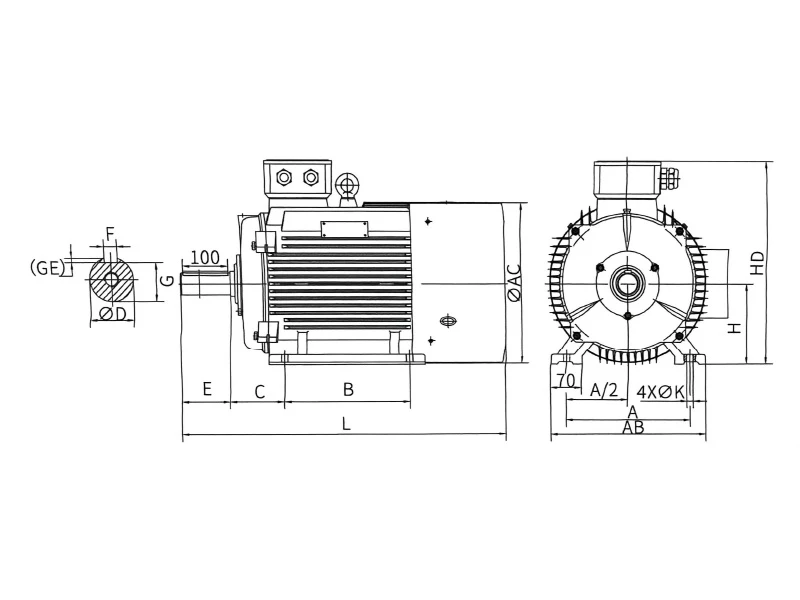

Двигун з опорними ніжками та торцевими кришками без фланців

Номер сталіна Приєднувальні розміри Габаритні розміри
A B C D E F G H K AB AC AD HD L
80M 125 100 50 19 0 6 15.5 80 10 165 175 145 220 305
90S 140 100 56 24 50 8 20 90 10 180 205 170 265 360
90L 140 125 56 24 50 8 20 90 10 180 205 170 265 390
100L 160 140 63 28 60 8 24 100 12 205 215 180 270 435
112M 190 140 70 28 60 8 24 112 12 230 255 200 310 440
132S 216 140 89 38 80 10 33 132 12 270 310 235 365 530
132M 216 178 89 38 80 10 33 132 12 270 310 235 365 560
160M 254 210 108 42 110 12 37 160 14.5 320 340 260 425 670
160L 254 254 108 42 110 12 37 160 14.5 320 340 260 425 710
180M 279 241 121 48 110 14 42.5 180 14.5 355 390 280 460 740
180L 279 279 121 48 110 14 42.5 180 14.5 355 390 280 460 780
200L 318 305 133 55 110 16 49 200 18.5 395 445 320 520 880
225S 356 286 149 60 140 18 53 225 18.5 435 470 335 560 890
225M 356 311 149 60 140 18 53 225 18.5 435 470 335 560 930
250M 406 349 168 65 140 18 58 250 24 490 550 390 635 990
280S 457 368 190 75 140 20 67.5 280 24 550 630 435 705 990
280M 457 419 190 75 140 20 67.5 280 24 550 630 435 705 1040
280L 457 419 190 75 140 20 67.5 280 24 550 630 435 705 1080
315S 508 406 216 80 170 22 71 315 28 635 645 530 845 1250
315M 508 457 216 80 170 22 71 315 28 635 645 530 845 1360
315L 508 508 216 80 170 22 71 315 28 635 645 530 845 1360
355M 610 560 254 95 170 25 86 355 28 726 710 655 1000 1580
355L 610 630 254 95 170 25 86 355 28 726 710 655 1000 1580



product-800-600

Електродвигун зі стапелем з ніжками та з фланцем на торцевій кришці.

Номер сталіна Приєднувальні розміри Габаритні розміри
A B C D E F G H K M N P R S T AB AC AD HD L
80M 125 100 50 19 40 6 15.5 80 10 165 130 200 0±1.5 12 3.5 165 175 145 220 305
90S 140 100 56 24 50 8 20 90 10 165 130 200 0±1.5 12 3.5 180 205 170 265 360
90L 140 125 56 24 50 8 20 90 10 165 130 200 0±1.5 12 3.5 180 205 170 265 390
100L 160 140 63 28 60 8 24 100 12 215 180 250 0±2.0 14.5 4 205 215 180 270 435
112M 190 140 70 28 60 8 24 112 12 215 180 250 0±2.0 14.5 4 230 255 200 310 440
132S 216 140 89 38 80 10 33 132 12 265 230 300 0±2.0 14.5 4 270 310 235 365 530
132M 216 178 89 38 80 10 33 132 12 265 230 300 0±2.0 14.5 4 270 310 235 365 560
160M 254 210 108 42 110 12 37 160 14.5 300 250 350 0±3.0 18.5 5 320 340 260 425 670
160L 254 254 108 42 110 12 37 160 14.5 300 250 350 0±3.0 18.5 5 320 340 260 425 710
180M 279 241 121 48 110 14 42.5 180 14.5 300 250 350 0±3.0 18.5 5 355 390 285 460 740
180L 279 279 121 48 110 14 42.5 180 14.5 300 250 350 0±3.0 18.5 5 355 390 285 460 780
200L 318 305 133 55 110 16 49 200 18.5 350 300 400 0±3.0 18.5 5 395 445 320 520 880
225S 356 286 149 60 140 18 53 225 18.5 400 350 450 0±4.0 18.5 5 435 470 335 560 890
225M 356 311 149 60 140 18 53 225 18.5 400 350 450 0±4.0 18.5 5 435 470 335 560 930
250M 406 349 168 65 140 18 58 250 24 500 450 550 0±4.0 18.5 5 490 550 390 635 990
280S 457 368 190 75 140 20 67.5 280 24 500 450 550 0±4.0 18.5 5 550 630 435 705 990
280M 457 419 190 75 140 20 67.5 280 24 500 450 550 0±4.0 18.5 5 550 630 435 705 1040
280L 457 419 190 75 140 20 67.5 280 24 500 450 550 0±4.0 18.5 5 550 630 435 705 1080
315S 508 406 216 80 170 22 71 315 28 600 550 660 0±4.0 24 6 635 645 530 845 1250
315M 508 457 216 80 170 22 71 315 28 600 550 660 0±4.0 24 6 635 645 530 845 1360
315L 508 508 216 80 170 22 71 315 28 600 550 660 0±4.0 24 6 635 645 530 845 1360
355M 610 560 254 95 170 25 86 355 28 740 680 800 0±4.0 24 6 726 710 655 1000 1580
355L 610 630 254 95 170 25 86 355 28 740 680 800 0±4.0 24 6 726 710 655 1000 1580



product-800-600

Електродвигун зі стапелем без ніжок та з фланцем на торцевій кришці.



Номер сталіна Приєднувальні розміри Габаритні розміри
D E F G M N P R S T AC AD HD L1 L
80M 19 40 6 15.5 165 130 200 0±1.5 12 3.5 175 145 - 305 305
90S 24 50 8 20 165 130 200 0±1.5 12 3.5 205 170 - 360 395
90L 24 50 8 20 165 130 200 0±1.5 12 3.5 205 170 - 390 425
100L 28 60 8 24 215 180 250 0±2.0 14.5 4 215 180 240 435 435
112M 28 60 8 24 215 180 250 0±2.0 14.5 4 255 200 275 440 475
132S 38 80 10 33 265 230 300 0±2.0 14.5 4 310 230 335 530 530
132M 38 80 10 33 265 230 300 0±2.0 14.5 4 310 230 335 560 560
160M 42 110 12 37 300 250 350 0±3.0 18.5 5 340 260 460 670 730
160L 42 110 12 37 300 250 350 0±3.0 18.5 5 340 260 460 710 760
180M 48 110 14 42.5 300 250 350 0±3.0 18.5 5 390 285 505 740 825
180L 48 110 14 42.5 300 250 350 0±3.0 18.5 5 390 285 505 780 845
200L 55 110 16 49 350 300 400 0±3.0 18.5 5 445 320 565 880 940
225S 60 140 18 53 400 350 450 0±4.0 18.5 5 495 350 625 890 945
225M 60 140 18 53 400 350 450 0±4.0 18.5 5 495 350 625 930 975
250M 65 140 18 58 500 450 550 0±4.0 18.5 5 550 390 670 990 1095
280S 75 140 20 67.5 500 450 550 0±4.0 18.5 5 630 435 745 990 1155
280M 75 140 20 67.5 500 450 550 0±4.0 18.5 5 630 435 745 1040 1195
280L 75 140 20 67.5 500 450 550 0±4.0 18.5 5 630 435 745 1080 1180
315S 80 170 22 71 600 550 660 0±4.0 24 6 645 630 980 - 1380
315M 80 170 22 71 600 550 660 0±4.0 24 6 645 630 980 - 1480
315L 80 170 22 71 600 550 660 0±4.0 24 6 645 630 980 - 1480
355M 95 170 25 86 740 680 800 0±4.0 24 6 710 660 1131 - 1710
355L 95 170 25 86 740 680 800 0±4.0 24 6 710 660 1131 - 1710



Послати повідомлення
