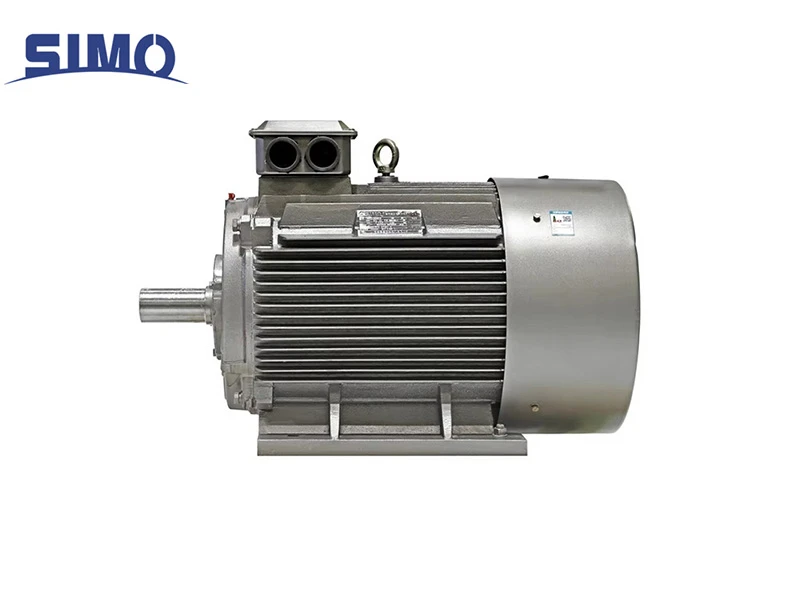

Низьковольтний високоефективний асинхронний двигун - Серія YE3

Трифазні асинхронні двигуни серії YE3 являють собою розроблені нашою компанією високоефективні, енергозберігаючі трифазні асинхронні двигуни з охолодженням IC411, відрізняються чудовими експлуатаційними характеристиками, високою ефективністю, енергозбереженням, великим запасом по підвищенню температури, тривалим терміном служби, відмінними. пусковими характеристиками, естетичним дизайном та високою надійністю. Вони широко використовуються для приводу водяних насосів, вентиляторів, компресорів, конвеєрів та іншого передавального обладнання, знаходять застосування в енергозберігаючих та екологічних модернізаціях, національних проектах з водозбереження та аналогічних ініціатив.

Стандартні технічні характеристики

• Висота осі валу: H80 ~ H450

•Номінальна потужність: 0,18 кВт ~ 1000 кВт

•Кількість полюсів: 2 полюси, 4 полюси, 6 полюсів, 8 полюсів, 10 полюсів

•Номінальна напруга: 380, 400, 415, 660, 690, 220/380, 380/660, 400/690 і т.д.

•Номінальна частота: 50 Гц

•Режим роботи: S1

•Клас ізоляції: 155(F)клас

• Тип монтажу: IM B3, IM B35, IM B5, IM V1

•Тип охолодження: IC411, IC416

Умови експлуатації

•Температура навколишнього повітря: -15℃~ +40 degree

•Висота над рівнем моря:<=1000 м

•Примітка: Якщо температура навколишнього повітря та висота над рівнем моря відрізняються від вищевказаних норм, ці умови можуть бути скориговані відповідно до вимог стандарту GB/T 755.

•Вологість: Максимальна середньомісячна відносна вологість становить 90%.

•Примітка: Електродвигун може бути виготовлений за індивідуальним замовленням відповідно до вимог навколишнього середовища експлуатації користувача.

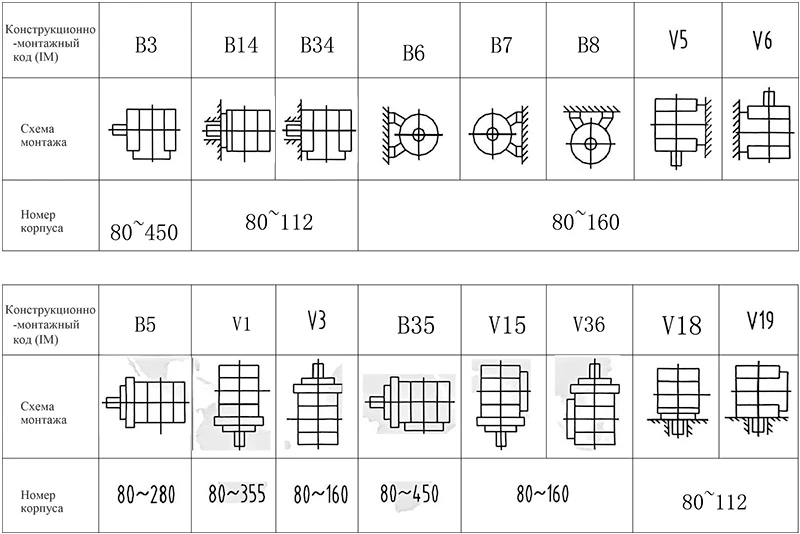

Тип монтажу електродвигуна

Конфігурація установки електродвигуна відповідає положенням стандарту GB/T 997 "Коди конструкції та типів установки двигунів".

YE3YE4YE5

Структура продукту

Термін служби підшипника

Підшипники є одними з найбільш схильних до зносу компонентів двигунів. Їхній стан та технічне обслуговування безпосередньо впливають на термін служби підшипників. Регулярне технічне обслуговування та заміна мастила є обов'язковими. Несвоєчасна заміна пошкоджених підшипників може призвести до перегорання двигуна. При допустимих навантаженнях розрахунковий термін служби підшипників двигуна відповідає наступним характеристикам: 4-полюсні, 6-полюсні, 8-полюсні та 10-полюсні двигуни: 30 000 годин (вказує термін служби при нормальній експлуатації при 50 Гц та при проведенні планового технічного обслуговування відповідно до вимог).

Підшипники

У двигуні використовуються підшипники кочення, з радіальними кульковими підшипниками або упорними підшипниками радіально - у стандартній конфігурації для моделей H80–H450. Ці підшипники можуть бути герметичними або з можливістю повторного змащення. Зокрема:

- у моделях H80–H132 використовуються повністю закриті підшипники, що не потребують обслуговування;

- у моделях H160–H450 використовуються відкриті підшипники з можливістю повторного змащення.

Розподільна коробка двигуна

Розподільна коробка основного живлення двигуна за умовчанням розташована у верхній частині, з кабельним виходом, зверненим праворуч. Сама розподільна коробка може бути встановлена з поворотом на 180 градусів по горизонталі. Рознімання розподільної коробки відповідають національним стандартам. Виберіть відповідний кабель залежно від струму двигуна та умов експлуатації; діаметр кабелів, що входять у розподільну коробку, повинен відповідати розміру отвору кільця ущільнювача.

Номер корпусу	Клас захисту	Кількість отворів для кабелю	Розміри клем	Розміри кабельного вхідного отвору	Зовнішній діаметр відповідного кабелю^b
H80-100	IP55	1	M4	1-M24×1.5	φ10-14
H112-132	IP55	2	M5	2-M30×2.0	φ13-18
H160-180	IP55	2	M6	2-M36×2.0	φ18-25
H200-225	IP55	2	M8	2-M48×2.0	φ22-36
H250-280	IP55	2	M10	2-M64×2.0	φ37-44
H315	IP55	2	M12	2-M64×2.0	φ37-44
H355	IP55	2	M16	2-M72×2.0	φ51-57
H355^a-400	IP55	3	M16	3-M72×2.0	φ51-57
H450	IP55	3	M20	3-M72×2.0	φ51-57
a Кількість та специфікація різьбових втулок на вході клемної коробки, що відповідають розмірам рами 3551, 3552 та 3553 у каталозі серійних двигунів. b Кожна кабельна втулка підходить для зовнішнього діаметра кабелю.

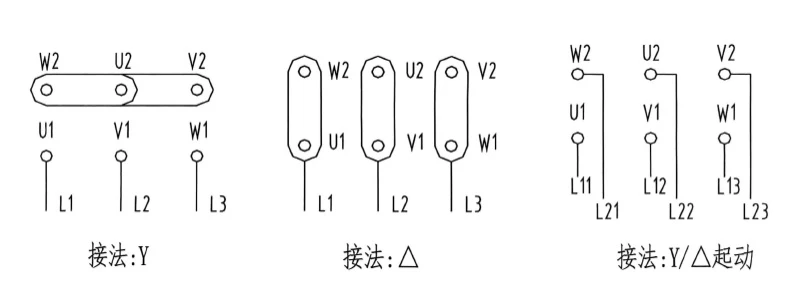

Метод підключення

Двигуни потужністю 3 кВт та нижче (380 В) повинні підключатися за схемою Y; двигуни потужністю понад 3 кВт (380 В) повинні підключатися за схемою Δ. схему підключення нижче.

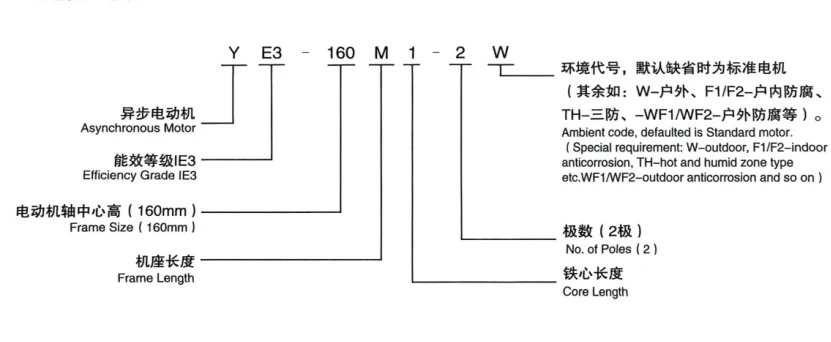

Опис типу двигуна

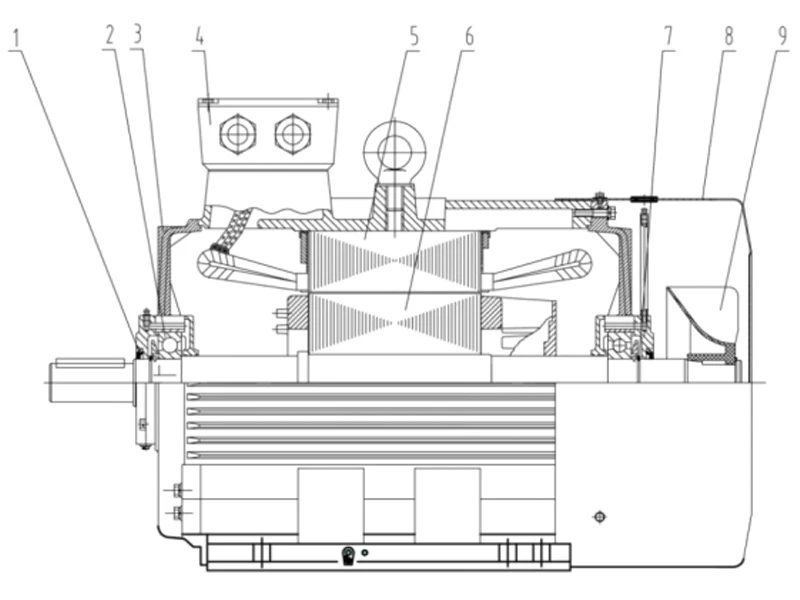

YE3 Схема поперечного перерізу конструкції

H80-H355

1.Кінцевий маслонаймач 2.Підшипник 3.Кінцевий щит 4.Підключна коробка 5.Статор 6.Ротор 7.Хвильове пружне кільце 8.Вентиляторний кожух 9.Вентилятор

Габаритно - приєднувальні розміри можна переглянути в таблиці нижче

Модель	Номін. потужність кВт	Номін. напруга В	Номін. струм А	Номін. швидкість про/хв	Ефективність %	Cosф	Номін. крутний момент Н·м	Шум холостого ходу дБ	Маса кг
Модель	Номін. потужність кВт	Номін. напруга В	Номін. струм А	Номін. швидкість про/хв	Ефективність %	Cosф	Номін. крутний момент Н·м	Шум холостого ходу дБ	Маса кг
Синхронна швидкість обертання 3000 Про/хв.
YE3-80M1-2	0.75	380	1.7	2880	80.7	0.82	2.4	62	18
YE3-80M2-2	1.1	380	2.4	2880	82.7	0.83	3.5	62	19
YE3-90S-2	1.5	380	3.2	2890	84.2	0.84	4.8	67	33
YE3-90L-2	2.2	380	4.6	2890	85.9	0.85	7	67	35
YE3-100L-2	3	380	6	2910	87.1	0.87	9.6	74	35
YE3-112M-2	4	380	7.8	2910	88.1	0.88	12.7	77	47
YE3-132S1-2	5.5	380	10.6	2945	89.2	0.88	17.5	79	60
YE3-132S2-2	7.5	380	14.4	2940	90.1	0.88	23.9	79	68
YE3-160M1-2	11	380	20.6	2950	91.2	0.89	35	81	117
YE3-160M2-2	15	380	27.9	2950	91.9	0.89	47.8	81	130
YE3-160L-2	18.5	380	34.2	2950	92.4	0.89	58.9	81	145
YE3-180M-2	22	380	40.5	2960	92.7	0.89	70	83	170
YE3-200L1-2	30	380	54.9	2970	93.3	0.89	95.5	84	221
YE3-200L2-2	37	380	67.4	2975	93.7	0.89	118	84	245
YE3-225M-2	45	380	80.8	2975	94	0.9	143	86	285
YE3-250M-2	55	380	98.5	2970	94.3	0.9	175	89	370
YE3-280S-2	75	380	134	2980	94.7	0.9	239	91	456
YE3-280M-2	90	380	160	2980	95	0.9	287	91	510
YE3-280L-2	110	380	195	2980	95.2	0.9	350	92	656
YE3-315S-2	110	380	195	2975	95.2	0.9	350	92	849
YE3-315M-2	132	380	234	2975	95.4	0.9	420	92	937
YE3-315L1-2	160	380	279	2975	95.6	0.91	509	92	975
YE3-315L-2	185	380	323	2975	95.7	0.91	589	92	1005
YE3-315L2-2	200	380	349	2975	95.8	0.91	637	92	1035
YE3-315L3-2	220	380	383	2975	95.8	0.91	700	100	1047
YE3-355M1-2	220	380	383	2980	95.8	0.91	700	100	1600
YE3-355M-2	250	380	436	2980	95.8	0.91	796	100	1670
YE3-355L1-2	280	380	488	2980	95.8	0.91	891	100	1790
YE3-355L-2	315	380	549	2980	95.8	0.91	1003	100	1820
YE3-355L2-2	355	380	619	2980	95.8	0.91	1130	100	1950
YE3-3551-2	355	380	626	2985	95.8	0.9	1130	101	2665
YE3-3552-2	400	380	705	2985	95.8	0.9	1273	101	2730
YE3-3553-2	450	380	793	2985	95.8	0.9	1433	105	2775
YE3-4001-2	500	380	881	2985	95.8	0.9	1592	105	3280
YE3-4002-2	560	380	976	2985	95.8	0.91	1783	106	3540
YE3-4003-2	630	660	632	2985	95.8	0.91	2006	106	3620
YE3-4501-2	710	660	712	2985	95.8	0.91	2260	106	4410
YE3-4502-2	800	660	803	2985	95.8	0.91	2547	106	4775
YE3-4503-2	900	660	903	2985	95.8	0.91	2865	106	5142
YE3-4504-2	1000	660	993	2985	95.8	0.92	3183	106	5513

Синхронна швидкість обертання 1500 Про/хв.
YE3-80M1-4	0.55	380	1.4	1435	80.8	0.75	3.5	56	19
YE3-80M2-4	0.75	380	1.8	1435	82.5	0.75	4.8	56	20
YE3-90S-4	1.1	380	2.6	1440	84.1	0.76	7	59	30
YE3-90L-4	1.5	380	3.5	1440	85.3	0.77	9.6	59	37
YE3-100L1-4	2.2	380	4.8	1450	86.7	0.81	14	64	38
YE3-100L2-4	3	380	6.3	1450	87.7	0.82	19.1	64	42
YE3-112M-4	4	380	8.4	1450	88.6	0.82	25.5	65	54
YE3-132S-4	5.5	380	11.2	1470	89.6	0.83	35	71	70
YE3-132M-4	7.5	380	15	1470	90.4	0.84	47.8	71	80
YE3-160M-4	11	380	21.5	1475	91.4	0.85	70	73	126
YE3-160L-4	15	380	28.8	1475	92.1	0.86	95.5	73	150
YE3-180M-4	18.5	380	35.3	1480	92.6	0.86	118	76	167
YE3-180L-4	22	380	41.8	1480	93	0.86	140	76	196
YE3-200L-4	30	380	56.6	1475	93.6	0.86	191	76	255
YE3-225S-4	37	380	69.6	1485	93.9	0.86	236	78	300
YE3-225M-4	45	380	84.4	1485	94.2	0.86	287	78	335
YE3-250M-4	55	380	103	1480	94.6	0.86	350	79	400
YE3-280S-4	75	380	136	1490	95	0.88	478	80	515
YE3-280M-4	90	380	163	1490	95.2	0.88	573	80	565
YE3-280L-4	110	380	197	1490	95.4	0.89	700	80	680
YE3-315S-4	110	380	197	1485	95.4	0.89	700	88	844
YE3-315M-4	132	380	236	1485	95.6	0.89	840	88	947
YE3-315L1-4	160	380	285	1485	95.8	0.89	1019	88	1015
YE3-315L-4	185	380	326	1485	95.9	0.9	1178	88	1125
YE3-315L2-4	200	380	352	1485	96	0.9	1273	88	1086
YE3-315L3-4	220	380	387	1485	96	0.9	1401	88	1250
YE3-355M1-4	220	380	387	1490	96	0.9	1401	95	1586
YE3-355M-4	250	380	440	1490	96	0.9	1592	95	1576
YE3-355L1-4	280	380	492	1490	96	0.9	1783	95	1512
YE3-355L-4	315	380	554	1490	96	0.9	2006	95	1760
YE3-355L2-4	355	380	624	1490	96	0.9	2260	95	1800
YE3-3551-4	355	380	639	1490	96	0.88	2260	99	2775
YE3-3552-4	400	380	719	1490	96	0.88	2547	99	2905
YE3-3553-4	450	380	809	1490	96	0.88	2865	102	2935
YE3-4001-4	500	380	899	1490	96	0.88	3183	102	3455
YE3-4002-4	560	380	996	1490	96	0.89	3565	105	3550
YE3-4003-4	630	660	645	1490	96	0.89	4011	105	3670
YE3-4501-4	710	660	727	1490	96	0.89	4520	105	4750
YE3-4502-4	800	660	810	1490	96	0.9	5093	105	5065
YE3-4503-4	900	660	911	1490	96	0.9	5730	105	5400
YE3-4504-4	1000	660	1012	1490	96	0.9	6367	105	5725

Синхронна швидкість обертання 1000 Про/хв.
YE3-80M1-6	0.37	380	1.1	928	73.5	0.7	3.5	54	35
YE3-80M2-6	0.55	380	1.5	928	77.2	0.72	5.3	54	35
YE3-90S-6	0.75	380	2	950	78.9	0.71	7.2	57	30
YE3-90L-6	1.1	380	2.8	950	81	0.73	10.5	57	31
YE3-100L1-6	1.5	380	3.8	955	82.5	0.73	14.3	61	38
YE3-112M-6	2.2	380	5.4	955	84.3	0.74	21	65	54
YE3-132S-6	3	380	7.2	970	85.6	0.74	28.7	69	62
YE3-132M1-6	4	380	9.5	970	86.8	0.74	38.2	69	69
YE3-132M2-6	5.5	380	12.7	970	88	0.75	52.5	69	70
YE3-160M-6	7.5	380	16.2	980	89.1	0.79	71.6	73	115
YE3-160L-6	11	380	23.1	980	90.3	0.8	105	73	140
YE3-180L-6	15	380	30.9	980	91.2	0.81	143	73	160
YE3-200L1-6	18.5	380	37.8	985	91.7	0.81	177	73	235
YE3-200L2-6	22	380	44.8	985	92.2	0.81	210	73	245
YE3-225M-6	30	380	59.1	990	92.9	0.83	287	74	284
YE3-250M-6	37	380	71.7	990	93.3	0.84	353	76	373
YE3-280S-6	45	380	85.8	990	93.7	0.85	430	78	485
YE3-280M-6	55	380	103	990	94.1	0.86	525	78	556
YE3-280L-6	75	380	143	990	94.6	0.84	716	78	636
YE3-315S-6	75	380	143	990	94.6	0.84	716	83	785
YE3-315M-6	90	380	170	990	94.9	0.85	860	83	878
YE3-315L1-6	110	380	207	990	95.1	0.85	1051	83	973
YE3-315L2-6	132	380	245	990	95.4	0.86	1261	83	1090
YE3-315L3-6	160	380	296	990	95.6	0.86	1528	83	1190
YE3-355M1-6	160	380	296	990	95.6	0.86	1528	85	1540
YE3-355M-6	185	380	342	990	95.7	0.86	1767	85	1590
YE3-355M2-6	200	380	365	990	95.8	0.87	1910	85	1720
YE3-355L1-6	220	380	401	990	95.8	0.87	2101	85	1738
YE3-355L-6	250	380	456	990	95.8	0.87	2388	85	1670
YE3-355L2-6	280	380	510	990	95.8	0.87	2674	85	1865
YE3-3552-6	315	380	609	995	95.8	0.82	3008	95	2310
YE3-3553-6	355	380	687	995	95.8	0.82	3390	95	2840
YE3-4001-6	400	380	764	995	95.8	0.83	3820	95	3340
YE3-4002-6	450	380	860	995	95.8	0.83	4298	99	3500
YE3-4003-6	500	660	550	995	95.8	0.83	4775	99	3700
YE3-4501-6	560	660	609	995	95.8	0.84	5348	102	4692
YE3-4502-6	630	660	685	995	95.8	0.84	6017	102	5013
YE3-4503-6	710	660	772	995	95.8	0.84	6781	102	5223
YE3-4504-6	800	660	870	995	95.8	0.84	7640	102	5433

Синхронна швидкість обертання 750 Про/хв.
YE3-80M1-8	0.18	380	0.8	650	58.7	0.61	2.3	52	27
YE3-80M2-8	0.25	380	1	650	64.1	0.61	3.2	52	32
YE3-90S-8	0.37	380	1.3	670	69.3	0.61	4.7	56	37
YE3-90L-8	0.55	380	1.9	670	73	0.61	7	56	40
YE3-100L1-8	0.75	380	2.3	690	75	0.67	9.6	59	35
YE3-100L2-8	1.1	380	3.1	690	77.7	0.69	14	59	40
YE3-112M-8	1.5	380	4.1	690	79.7	0.7	19.1	61	45
YE3-132S-8	2.2	380	5.7	710	81.9	0.71	28	64	56
YE3-132M-8	3	380	7.5	710	83.5	0.73	38.2	64	69
YE3-160M1-8	4	380	9.8	720	84.8	0.73	50.9	68	124
YE3-160M2-8	5.5	380	13.1	720	86.2	0.74	70	68	139
YE3-160L-8	7.5	380	17.4	720	87.3	0.75	95.5	68	146
YE3-180L-8	11	380	25.2	730	88.6	0.75	140	70	176
YE3-200L-8	15	380	33.5	730	89.6	0.76	191	70	224
YE3-225S-8	18.5	380	41	730	90.1	0.76	236	73	270
YE3-225M-8	22	380	47.3	730	90.6	0.78	280	73	300
YE3-250M-8	30	380	63.2	730	91.3	0.79	382	75	361
YE3-280S-8	37	380	77.5	740	91.8	0.79	471	76	450
YE3-280M-8	45	380	93.9	740	92.2	0.79	573	76	515
YE3-280L-8	55	380	112	740	92.5	0.81	700	76	595
YE3-315S-8	55	380	112	740	92.5	0.81	700	82	745
YE3-315M-8	75	380	151	740	93.1	0.81	955	82	895
YE3-315L1-8	90	380	179	740	93.4	0.82	1146	82	950
YE3-315L2-8	110	380	218	740	93.7	0.82	1401	82	1062
YE3-315L3-8	132	380	260	740	94	0.82	1681	82	1262
YE3-355M1-8	132	380	260	740	94	0.82	1681	89	1505
YE3-355M2-8	160	380	314	740	94.3	0.82	2037	89	1605
YE3-355L1-8	185	380	363	740	94.5	0.82	2356	89	1627
YE3-355L-8	200	380	387	740	94.6	0.83	2547	89	1840
YE3-355L2-8	220	380	426	740	94.6	0.83	2801	89	1900
YE3-3552-8	250	380	502	740	94.6	0.8	3183	92	2150
YE3-3553-8	315	380	632	740	94.6	0.8	4011	92	2340
YE3-4001-8	355	380	713	745	94.6	0.8	4520	92	3570
YE3-4002-8	400	660	462	745	94.6	0.8	5093	92	3765
YE3-4501-8	450	660	514	745	94.6	0.81	5730	96	4671
YE3-4502-8	500	660	571	745	94.6	0.81	6367	96	4930
YE3-4503-8	560	660	639	745	94.6	0.81	7131	99	5227
YE3-4504-8	630	660	719	745	94.6	0.81	8022	99	5527

Синхронна швидкість обертання 600 Про/хв.
YE3-315S-10	45	380	99.1	590	92	0.75	716	82	685
YE3-315M-10	55	380	121	590	92	0.75	875	82	802
YE3-315L1-10	75	380	162	590	92.8	0.76	1194	82	910
YE3-315L2-10	90	380	191	590	93	0.77	1433	82	960
YE3-355M-10	90	380	191	590	93	0.77	1433	82	1606
YE3-355M1-10	110	380	230	590	93.3	0.78	1751	90	1626
YE3-355M2-10	132	380	274	590	93.8	0.78	2101	90	1726
YE3-355L-10	160	380	332	590	93.8	0.78	2547	90	1826
YE3-355L2-10	185	380	384	590	93.8	0.78	2945	90	1866
YE3-3552-10	200	380	437	590	93.9	0.74	3183	92	2870
YE3-3553-10	250	380	547	590	93.9	0.74	3979	92	3000
YE3-4002-10	315	380	658	595	94.4	0.77	5014	92	3625
YE3-4003-10	355	380	742	595	94.4	0.77	5650	92	3870
YE3-4502-10	400	380	835	595	94.5	0.77	6367	96	4840
YE3-4503-10	450	380	940	595	94.5	0.77	7163	96	5170
YE3-4504-10	500	380	1043	595	94.6	0.77	7958	99	5500

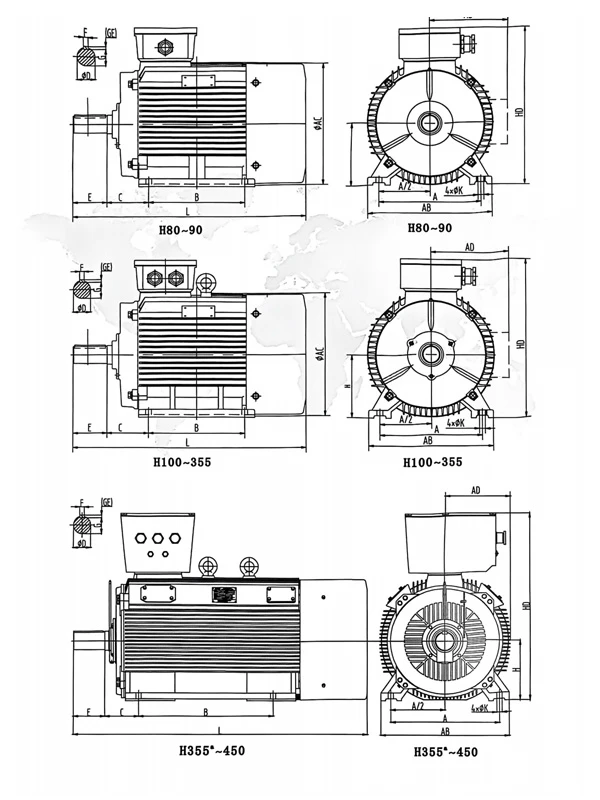

Габаритно - приєднувальні розміри

H80-355(IM B3)

H80-450(IM B35)

H80-355(IM B5)

H80～355(IM B3)

Номер	Кількість полюсів	Монтажні розміри									Загальні розміри (для довідки)
Номер	Кількість полюсів	A	B	C	D	E	F	G^a	H	K^b	AB	AC	AD	HD	L
80M	2/4/6/8	125	100	50	19	40	6	15.5	80	10	165	175	145	220	305
90S	2/4/6/8	140	100	56	24	50	8	20	90	10	180	205	170	265	360
90L	2/4/6/8	140	125	56	24	50	8	20	90	10	180	205	170	265	390
100L	2/4/6/8	160	140	63	28	60	8	24	100	12	205	215	180	270	435
112M	2/4/6/8	190	140	70	28	60	8	24	112	12	230	255	200	310	440
132S	2/4/6/8	216	140	89	38	80	10	33	132	12	270	310	235	365	530
132M	4/6/8	216	178	89	38	80	10	33	132	12	270	310	235	365	560
160M	2/4/6/8	254	210	108	42	110	12	37	160	14.5	320	340	260	425	670
160L	2/4/6/8	254	254	108	42	110	12	37	160	14.5	320	340	260	425	710
180M	2/4	279	241	121	48	110	14	42.5	180	14.5	355	390	280	460	740
180L	4/6/8	279	279	121	48	110	14	42.5	180	14.5	355	390	280	460	780
200L	2/4/6/8	318	305	133	55	110	16	49	200	18.5	395	445	320	520	880
225S	4/8	356	286	149	60	140	18	53	225	18.5	435	470	335	560	890
225M	2	356	311	149	55	110	16	49	225	18.5	435	470	335	560	900
225M	4/6/8	356	311	149	60	140	18	53	225	18.5	435	470	335	560	930
250M	2	406	349	168	60	140	18	53	250	24	490	550	390	635	990
250M	4/6/8	406	349	168	65	140	18	58	250	24	490	550	390	635	990
280S	2	457	368	190	65	140	18	58	280	24	550	630	435	705	990
280S	4/6/8	457	368	190	75	140	20	67.5	280	24	550	630	435	705	990
280M	2	457	419	190	65	140	18	58	280	24	550	630	435	705	1040
280M	4/6/8	457	419	190	75	140	20	67.5	280	24	550	630	435	705	1040
280L	2	457	419	190	65	140	18	58	280	24	550	630	435	705	1080
280L	4/6/8	457	419	190	75	140	20	67.5	280	24	550	630	435	705	1080
315S	2	508	406	216	65	140	18	58	315	28	635	645	530	845	1220
315S	4/6/8/10	508	406	216	80	170	22	71	315	28	635	645	530	845	1250
315M	2	508	457	216	65	140	18	58	315	28	635	645	530	845	1330
315M	4/6/8/10	508	457	216	80	170	22	71	315	28	635	645	530	845	1360
315L	2	508	508	216	65	140	18	58	315	28	635	645	530	845	1330
315L	4/6/8/10	508	508	216	80	170	22	71	315	28	635	645	530	845	1360
315L3	2	508	508	216	65	140	18	58	315	28	635	645	530	845	1460
315L3	4/6/8/10	508	508	216	80	170	22	71	315	28	635	645	530	845	1490
355M	2	610	560	254	75	140	20	67.5	355	28	726	710	655	1000	1510
355M	4/6/8/10	610	560	254	95	170	25	86	355	28	726	710	655	1000	1580
355L	2	610	630	254	75	140	20	67.5	355	28	726	710	655	1000	1510
355L	4/6/8/10	610	630	254	95	170	25	86	355	28	726	710	655	1000	1580
355L2	2	610	630	254	75	140	20	67.5	355	28	726	710	655	1000	1660
355L2	4/6/8/10	610	630	254	95	170	25	86	355	28	726	710	655	1000	1690
355^a	2	630	800	224	80	170	22	71	355	35	760	-	383	1135	1910
	4-10	630	800	224	110	210	28	100	355	35	760	-	383	1135	1950
400	2	710	900	224	85	170	22	76	400	35	840	-	430	1290	1960
	4-10	710	900	224	120	210	32	109	400	35	840	-	430	1290	2000
450	2	800	1000	250	95	170	25	86	450	42	990	-	485	1380	2160
	4-10	800	1000	250	130	210	32	119	450	42	990	-	485	1380	2200

product-600-800

Номер	Кількість полюсів	Монтажні розміри															Загальні розміри (для довідки)
Номер	Кількість полюсів	A	B	C	D	E	F	G^a	H	K^b	M	N	P^c	R^d	S^b	T	AB	AC	AD	HD	L
80M	2/4/6/8	125	100	50	19	40	6	15.5	80	10	165	130	200	0±1.5	12	3.5	165	175	145	220	305
90S	2/4/6/8	140	100	56	24	50	8	20	90	10	165	130	200	0±1.5	12	3.5	180	205	170	265	360
90L	2/4/6/8	140	125	56	24	50	8	20	90	10	165	130	200	0±1.5	12	3.5	180	205	170	265	390
100L	2/4/6/8	160	140	63	28	60	8	24	100	12	215	180	250	0±2.0	14.5	4	205	215	180	270	435
112M	2/4/6/8	190	140	70	28	60	8	24	112	12	215	180	250	0±2.0	14.5	4	230	255	200	310	440
132S	2/4/6/8	216	140	89	38	80	10	33	132	12	265	230	300	0±2.0	14.5	4	270	310	235	365	530
132M	4/6/8	216	178	89	38	80	10	33	132	12	265	230	300	0±2.0	14.5	4	270	310	235	365	560
160M	2/4/6/8	254	210	108	42	110	12	37	160	14.5	300	250	350	0±3.0	18.5	5	320	340	260	425	670
160L	2/4/6/8	254	254	108	42	110	12	37	160	14.5	300	250	350	0±3.0	18.5	5	320	340	260	425	710
180M	2/4	279	241	121	48	110	14	42.5	180	14.5	300	250	350	0±3.0	18.5	5	355	390	285	460	740
180L	4/6/8	279	279	121	48	110	14	42.5	180	14.5	300	250	350	0±3.0	18.5	5	355	390	285	460	780
200L	2/4/6/8	318	305	133	55	110	16	49	200	18.5	350	300	400	0±3.0	18.5	5	395	445	320	520	880
225S	4/8	356	286	149	60	140	18	53	225	18.5	400	350	450	0±4.0	18.5	5	435	470	335	560	890
225M	2	356	311	149	55	110	16	49	225	18.5	400	350	450	0±4.0	18.5	5	435	470	335	560	900
225M	4/6/8	356	311	149	60	140	18	53	225	18.5	400	350	450	0±4.0	18.5	5	435	470	335	560	930
250M	2	406	349	168	60	140	18	53	250	24	500	450	550	0±4.0	18.5	5	490	550	390	635	990
250M	4/6/8	406	349	168	65	140	18	58	250	24	500	450	550	0±4.0	18.5	5	490	550	390	635	990
280S	2	457	368	190	65	140	18	58	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	990
280S	4/6/8	457	368	190	75	140	20	67.5	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	990
280M	2	457	419	190	65	140	18	58	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	1040
280M	4/6/8	457	419	190	75	140	20	67.5	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	1040
280L	2	457	419	190	65	140	18	58	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	1080
280L	4/6/8	457	419	190	75	140	20	67.5	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	1080
315S	2	508	406	216	65	140	18	58	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1220
315S	4/6/8/10	508	406	216	80	170	20	71	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1250
315M	2	508	457	216	65	140	18	58	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1330
315M	4/6/8/10	508	457	216	80	170	22	71	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1360
315L	2	508	508	216	65	140	18	58	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1330
315L	4/6/8/10	508	508	216	80	170	22	71	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1360
315L3	2	508	508	216	65	140	18	58	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1460
315L3	4/6/8/10	508	508	216	80	170	22	71	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1490
355M	2	610	560	254	75	140	20	67.5	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1510
355M	4/6/8/10	610	560	254	95	170	25	86	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1580
355L	2	610	630	254	75	140	20	67.5	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1510
355L	4/6/8/10	610	630	254	95	170	25	86	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1580
355L2	2	610	630	254	75	140	20	67.5	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1660
355L2	4/6/8/10	610	630	254	95	170	25	86	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1690
355^a	2	630	800	224	80	170	22	71	355	35	840	780	900	0±4.0	24	6	760	-	383	1135	1910
355^a	4/6/8/10	630	800	224	110	210	28	100	355	35	840	780	900	0±4.0	24	6	760	-	383	1135	1950
400	2	710	900	224	85	170	22	76	400	35	940	880	1000	0±4.0	28	6	840	-	430	1290	1960
400	4/6/8/10	710	900	224	120	210	32	109	400	35	940	880	1000	0±4.0	28	6	840	-	430	1290	2000
450	2	800	1000	250	95	170	25	86	450	42	1080	1000	1150	0±4.0	28	6	990	-	485	1380	2160
450	4/6/8/10	800	1000	250	130	210	32	119	450	42	1080	1000	1150	0±4.0	28	6	990	-	485	1380	2200

H80-450(IM B35)

Номер	Кількість полюсів	Монтажні розміри										Загальні розміри (для довідки)
Номер	Кількість полюсів	D	E	F	G^a	M	N	P^c	R^d	S^b	T	AC	AD	HD1	HD	L1	L
80M	2/4/6/8	19	40	6	15.5	165	130	200	0±1.5	12	3.5	175	145	-	-	305	305
90S	2/4/6/8	24	50	8	20	165	130	200	0±1.5	12	3.5	205	170	-	-	360	395
90L	2/4/6/8	24	50	8	20	165	130	200	0±1.5	12	3.5	205	170	-	-	390	425
100L	2/4/6/8	28	60	8	24	215	180	250	0±2.0	14.5	4	215	180	-	240	435	435
112M	2/4/6/8	28	60	8	24	215	180	250	0±2.0	14.5	4	255	200	-	275	440	475
132S	2/4/6/8	38	80	10	33	265	230	300	0±2.00	14.5	4	310	230	-	335	530	530
132M	4/6/8	38	80	10	33	265	230	300	0±2.0	14.5	4	310	230	-	335	560	560
160M	2/4/6/8	42	110	12	37	300	250	350	0±3.0	18.5	5	340	260	390	460	670	730
160L	2/4/6/8	42	110	12	37	300	250	350	0±3.0	18.5	5	340	260	390	460	710	760
180M	2/4	48	1103	14	42.5	300	250	350	0±3.0	18.5	5	390	285	435	505	740	825
180L	4/6/8	48	110	14	42.5	300	250	350	0±3.0	18.5	5	390	285	436	505	780	845
200L	2/4/6/8	55	110	16	49	350	300	400	0±3.0	18.5	5	445	320	495	565	880	940
225S	4/8	60	140	18	53	400	350	450	0±4.0	18.5	5	495	350	550	625	890	945
225M	2	55	110	16	49	400	350	450	0±4.0	18.5	5	495	350	550	625	900	945
225M	4/6/8	60	140	18	53	400	350	450	0±4.0	18.5	5	495	350	550	625	930	975
250M	2	60	140	18	53	500	450	550	0±4.0	18.5	5	550	390	615	670	990	1095
250M	4/6/8	65	140	18	58	500	450	550	0±4.0	18.5	5	550	390	615	670	990	1095
280S	2	65	140	18	58	500	450	550	0±4.0	18.5	5	630	435	640	745	990	1155
280S	4/6/8	75	140	20	67.5	500	450	550	0±4.0	18.5	5	630	435	640	745	990	1155
280M	2	65	140	18	58	500	450	550	0±4.0	18.5	5	630	435	640	745	1040	1195
280M	4/6/8	75	140	20	67.5	500	450	550	0±4.0	18.5	5	630	435	640	745	1040	1195
280L	2	65	140	18	58	500	450	550	0±4.0	18.5	5	630	435	640	745	1080	1180
280L	4/6	75	140	20	67.5	500	450	550	0±4.0	18.5	5	630	435	640	745	1080	1180
315S	2	65	140	18	58	600	550	660	0±4.0	24	6	645	630	-	980	-	1350
315S	4/6/8/10	80	170	22	71	600	550	660	0±4.0	24	6	645	630	-	980	-	1380
315M	2	65	140	18	58	600	550	660	0±4.0	24	6	645	630	-	980	-	1450
315M	4/6/8/10	80	170	22	71	600	550	660	0±4.0	24	6	645	630	-	980	-	1480
315L	2	65	140	18	58	600	550	660	0±4.0	24	6	645	630	-	980	-	1450
315L	4/6/8/10	80	170	22	71	600	550	660	0±4.0	24	6	645	630	-	980	-	1480
315L3	2	65	140	18	58	600	550	660	0±4.0	24	6	645	630	-	980	-	1580
315L3	4/6/8/10	80	170	22	71	600	550	660	0±4.0	24	6	645	630	-	980	-	1610
355M	2	75	140	20	67.5	740	680	800	0±4.0	24	6	710	660	-	1131	-	1640
355M	4/6/8/10	95	170	25	86	740	680	800	0±4.0	24	6	710	660	-	1131	-	1710
355L	2	75	140	20	67.5	740	680	800	0±4.0	24	6	710	660	-	1131	-	1640
355L	4/6/8/10	95	170	25	86	740	680	800	0±4.0	24	6	710	660	-	1131	-	1710

Низьковольтний високоефективний асинхронний двигун - Серія YE3

Низьковольтний високоефективний асинхронний двигун - Серія YE3

Стандартні технічні характеристики

Умови експлуатації

Тип монтажу електродвигуна

Структура продукту

Метод підключення

Опис типу двигуна

YE3 Схема поперечного перерізу конструкції

Габаритно - приєднувальні розміри можна переглянути в таблиці нижче

相关系列推荐
